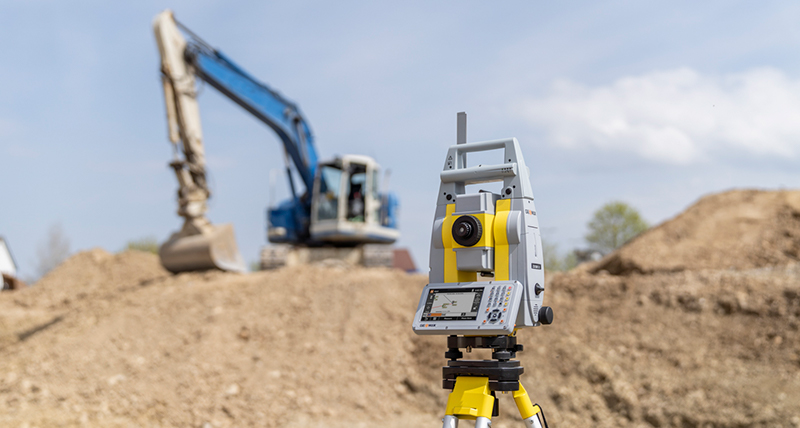

Zoom75 mit X-PAD ist die richtige Lösung für die Digitalisierung Ihrer Baustelle
Die Lösungen Zoom75 und X-PAD wurden entwickelt, um die Anforderungen sowohl von Einstei- gern als auch erfahrenen Vermessern zu erfüllen. Sie haben die Wahl zwischen dem Einsatz von zwei Personen und der Onboard-Software oder einem einzelnen Vermesser mit einem selbstge- wählten Feld-Controller oder einem Smartphone. Beide Varianten garantieren ein schnelles und komfortables Arbeiten mit CAD-Daten. Der große Bildschirm des Geräts, der optionale Bluetooth- Griff mit großer Reichweite und der leistungsstarke Prozessor unterstützen den einfachen, intuitiven Arbeitsablauf der X-PAD-Software. X-PAD ist sowohl für Android als auch für Windows verfügbar und bietet eine vertraute Benutzererfahrung, was den Schulungsbedarf reduziert.
Keine Zusatzkosten für Softwarewartung
Darüber hinaus entstehen bei X-PAD Ultimate keine Zusatzkosten für die Softwarewartung
Die Lösungen Zoom75 und X-PAD wurden entwickelt, um die Anforderungen sowohl von Einstei- gern als auch erfahrenen Vermessern zu erfüllen. Sie haben die Wahl zwischen dem Einsatz von zwei Personen und der Onboard-Software oder einem einzelnen Vermesser mit einem selbstge- wählten Feld-Controller oder einem Smartphone. Beide Varianten garantieren ein schnelles und komfortables Arbeiten mit CAD-Daten. Der große Bildschirm des Geräts, der optionale Bluetooth- Griff mit großer Reichweite und der leistungsstarke Prozessor unterstützen den einfachen, intuitiven Arbeitsablauf der X-PAD-Software. X-PAD ist sowohl für Android als auch für Windows verfügbar und bietet eine vertraute Benutzererfahrung, was den Schulungsbedarf reduziert.
Keine Zusatzkosten für Softwarewartung
Darüber hinaus entstehen bei X-PAD Ultimate keine Zusatzkosten für die Softwarewartung
Winkelmessungen
Genauigkeit
1” (0,3 mgon), 2” (0,6 mgon), 3” (1,0 mgon), 5” (1,5 mgon)
Anzeigeauflösung
0,1"
Methode
Absolut, kontinuierlich, diametral
Kompensation
Vierfach-Achs-Kompensation
Fernrohr
Vergrößerung
30x
Distanzmessungen zu Standardprismen Genauigkeit/Zeit (Typisch)
Einzel (Schnell)
2 mm + 1,5 ppm / 0,8 s
Standard
1 mm + 1,5 ppm / 2,4 s
Fortlaufend
3 mm + 1,5 ppm / < 0,15 s
Reichweite
bis 3500 m
Distanzmessungen - reflektorlos
Reichweite
accXess5/accXXess10, 500 m/1000 m
Genauigkeit
2 mm + 2 ppm*
Zeit
In der Regel 2–6 Sek.
Präzise Erfassung
8 x 20 mm bei 50 m
Schnittstelle
Tastatur
Komplette alphanumerische Tastatur mit 25 Tasten, beleuchtet (2. optional)
Display
5” WVGA 800x480 Farb- und Touchscreen mit LED-Hintergrundbeleuchtung
Datenaufzeichnung
2 GB interner Speicher; herausnehmbare SD-Karte und USB-Stick
Ports
Seriell; USB; internes Bluetooth®; Bluetooth-Griff für große Distanzen Externe
Stromversorgung und WLAN
Betriebssystem
Microsoft® Windows® EC 7.0
Motorisierung
Technologie
Hybridantriebe
GeoTRAil – GNSS-basierte Prismensuche
Geschwindigkeit
100 g/s
TRack – Automatische Prismenerfassung
Reichweite
800 m bei Rundprisma
Höchstgeschwindigkeit
90 km/h bei 100 m
AiM – Automatische Prismen-Feinanzielung
Reichweite
1.000 m bei Rundprisma
Hz/V Genauigkeit
1 "
Verfahren
Bildverarbeitung
Navlight™ - Ausrichtungshilfe
Reichweite
5 m bis 150 m
Genauigkeit
5 cm bei 100 m
Physische Spezifikationen
Gewicht
5,0 – 5,3 kg (ohne Akku und Dreifuß)
Temperaturbereich für Betrieb/Lagerung
-20 °C bis +50 °C/-40 °C bis +70 °C
Schutzklasse
Staub- und wasserdicht gemäß IP55
Luftfeuchtigkeit
95% nicht kondensierend
Energieversorgung
Interner Akku
Wechselbar, Li-Ion 4,4 Ah / 7,4 V
Betriebszeit
Bis zu 8 Std.**
Lot
Typ
Laserpunkt, verstellbare Helligkeit
Genauigkeit
1,5 mm bei 1,5 m Instrumentenhöhe
* > 500 m: 4 mm + 2 ppm;
** Die Akkulaufzeit kann je nach Bedingungen auch kürzer sein.
Alle Angaben ohne Gewähr
