Fortschrittliche Technologie für höchste Präzision

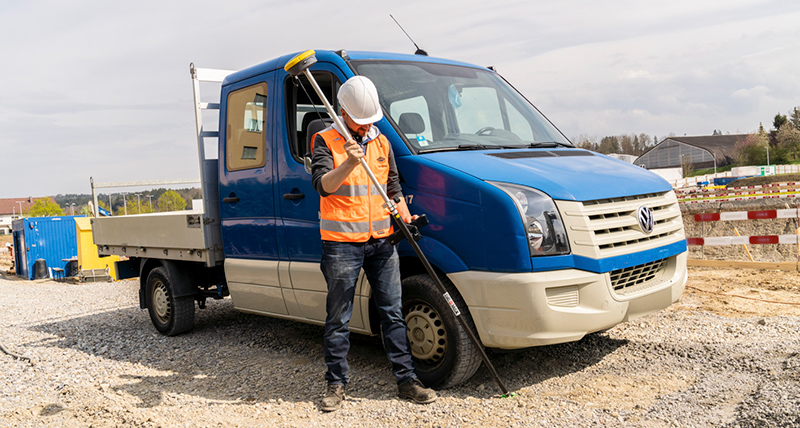

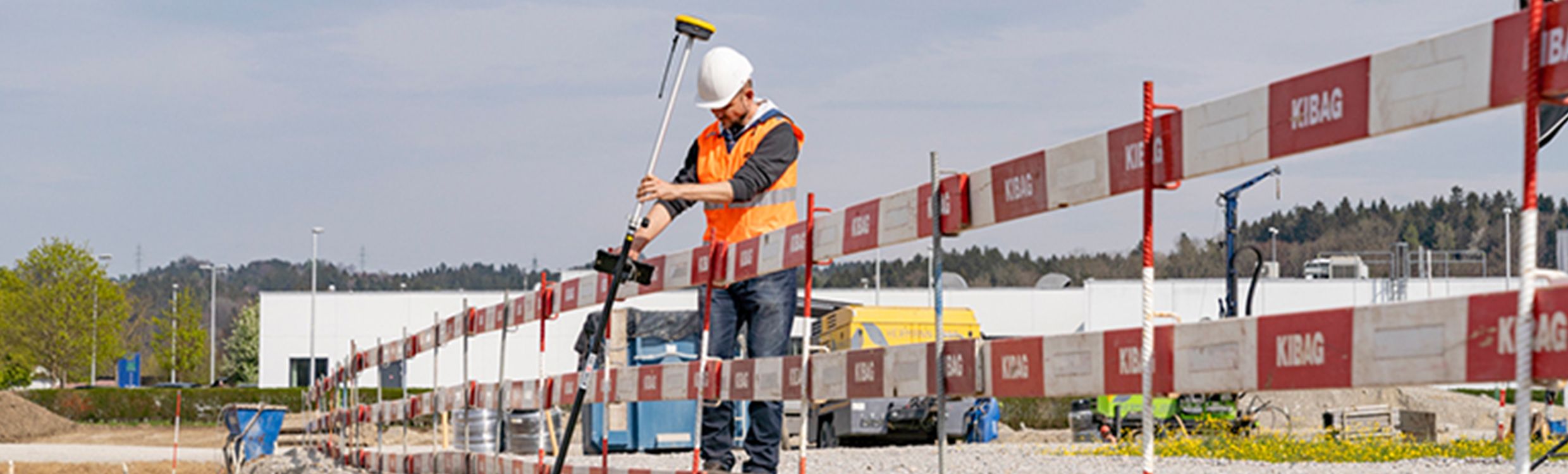

Der GeoMax Zenith60 ist ein hochmodernes GNSS-System, das für anspruchsvolle Vermessungsprojekte entwickelt wurde. Mit 672 GNSS-Kanälen und einer integrierten Tilt-Funktionalität ermöglicht es präzise Messungen auch ohne aufrechte Lotstabhaltung.
Robust und leistungsstark
Das Gerät verfügt über die Schutzklasse IP68 und ist damit gegen Staub, Wasser und extreme Temperaturen geschützt. Das integrierte 4G-Modem sorgt für schnelle und zuverlässige Übertragungen von Echtzeit-Korrekturdaten.
Benutzerfreundlichkeit und Zukunftssicherheit
Der Zenith60 wurde entwickelt, um Vermessern die Arbeit so einfach wie möglich zu machen. Die Unterstützung aller aktuellen und zukünftigen GNSS-Signale sowie die intuitive Bedienung machen ihn zu einer zukunftssicheren und produktiven Lösung.
Der GeoMax Zenith60 ist ein hochmodernes GNSS-System, das für anspruchsvolle Vermessungsprojekte entwickelt wurde. Mit 672 GNSS-Kanälen und einer integrierten Tilt-Funktionalität ermöglicht es präzise Messungen auch ohne aufrechte Lotstabhaltung.
Robust und leistungsstark
Das Gerät verfügt über die Schutzklasse IP68 und ist damit gegen Staub, Wasser und extreme Temperaturen geschützt. Das integrierte 4G-Modem sorgt für schnelle und zuverlässige Übertragungen von Echtzeit-Korrekturdaten.
Benutzerfreundlichkeit und Zukunftssicherheit
Der Zenith60 wurde entwickelt, um Vermessern die Arbeit so einfach wie möglich zu machen. Die Unterstützung aller aktuellen und zukünftigen GNSS-Signale sowie die intuitive Bedienung machen ihn zu einer zukunftssicheren und produktiven Lösung.
Varianten
Variante
4G LTE
UHF
Neigungskompensation
GeoMax Zenith60 LTE
X
-
-
GeoMax Zenith60 LTE-UHF
X
X
-
GeoMax Zenith60 LTE-IMU
X
-
X
GeoMax Zenith60 LTE-UHF-IMU
X
X
X
Empfänger-Spezifikationen
Zuverlässigkeit
99,99 %
Measurement Engine
NovAtel OEM7, 555 Kanäle, Multifrequenz, Multikonstellation
GPS-Tracking
L1 C/A, L1C, L2C, L2P, L5
GLONASS-Tracking
L1 C/A, L2 C/A, L2P, L3
BeiDou-Tracking
B1l, B1C, B2l, B2a, B2b, B3l
Galileo-Tracking
E1, E5a, E5b, AltBOC, E6
QZSS-Tracking
L1 C/A, L1C, L2C, L5, L6
NavIC
L5
SBAS
EGNOS, WAAS, MSAS, GAGAN; L1, L5
Precise Point Positioning
TerraStar C Pro, L-Band (opt.)
Positionierungsfrequenz
5Hz / 20Hz (opt)
Initialisierungszeit
Typisch 4 s
Qualitätsmodus
RTK-Modi
Wählbar, ExtraSafe/Standard
Neigungskompensation
Kalibrierungsfrei, unempfindlich gegenüber magnetischen Störeinflüssen
Kommunikation
4G-LTE-Modul
QUECTEL EG25-G; LTE FDD, LTE TDD, UMTS, GSM
RTK-Datenprotokolle
RTCM 2.1, 2.3, 3.0, 3.1, 3.2, 3.3, 3.4, CMR, CMR+, RTCA, NOVATELX
NMEA-Ausgabe
NMEA v3.1, NMEA v4.1
UHF-Funkmodul
SATEL TR4+, 500 mW, 1000 mW, 403–473 MHz; (opt.)
Bluetooth®
2.1 +EDR, V5.0; QR-iConnect-Funktionalität
WLAN
802.11 a/ac/b/g/n Hotspot / Clientmodus
TNC-Anschluss
UHF-Antenne
Kommunikationsschnittstelle
USB, Seriell & Strom
Genauigkeit und Leistung des Empfängers *
RTK
Hz: 8 mm + 1 ppm (rms)
V: 15 mm + 1 ppm (rms)
V: 15 mm + 1 ppm (rms)
Netzwerk RTK
Hz: 8 mm + 0,5 ppm (rms)
V: 15 mm + 0,5 ppm (rms)
V: 15 mm + 0,5 ppm (rms)
Statisch
Hz: 3 mm + 0,5 ppm (rms)
V: 5 mm + 0,5 ppm (rms)
V: 5 mm + 0,5 ppm (rms)
Statisch lang
Hz: 3 mm + 0,1 ppm (rms)
V: 3,5 mm + 0,4 ppm (rms)
V: 3,5 mm + 0,4 ppm (rms)
Differenzieller Code
Hz: 0,25 m (rms)
V: 0,50 m (rms)
V: 0,50 m (rms)
Neigungskompensiertes RTK
Zusätzliche Lageunsicherheit 2 cm bis 30° Neigung
Schnittstellen
Tastatur
Ein-/Aus-Taste
LED-Statusanzeige
Position, RTK, Bluetooth®
Datenaufzeichnung
Dual; microSD-Karte und 8 GB interner Speicher
GSM/TCP/IP
Entnehmbare SIM-Karte
Stromversorgung
Zwei interne Akkus
Im laufenden Betrieb wechselbar, Li-Ion 3,4 Ah / 7,2 V
Betriebszeit
12,5 Std im Basis- / 11 Std im Rovermodus
Externe Stromversorgung
9 V bis 28 V, LEMO®-Stecker
Physische Spezifikationen
Abmessungen
Höhe 75 mm, ø 166,8 mm
Gewicht
1,14 kg ohne Akkus
Betriebstemperatur
–40 °C bis 65 °C
Schutzklasse
IP68 (IEC 60529)
Schutz gegen starke Wasserstrahlen und zeitweiliges Untertauchen in Wasser
MIL-STD-810G 1 506.6 und 1 512.6
Vollständig staubdicht
Schutz gegen starke Wasserstrahlen und zeitweiliges Untertauchen in Wasser
MIL-STD-810G 1 506.6 und 1 512.6
Vollständig staubdicht
MIL-STD-810G
Luftfeuchtigkeit MIL-STD-810H 1 507.6
Erschütterungen
Mechanische Belastbarkeit gemäß ISO 9022-36-05
Aufprallschutz
Hält Umkippen aus 2 m Höhe auf harte Oberflächen stand.
* Die Messgenauigkeit und Zuverlässigkeit hängen von verschiedenen Faktoren ab, einschließlich Satellitengeometrie, Hindernisse, Beobachtungszeit, ionosphärischen Bedingungen, Multipath usw.
GeoMax behält sich das Recht vor, die Produktangebote oder -spezifikationen ohne Vorankündigung zu ändern.
Alle Angaben ohne Gewähr
